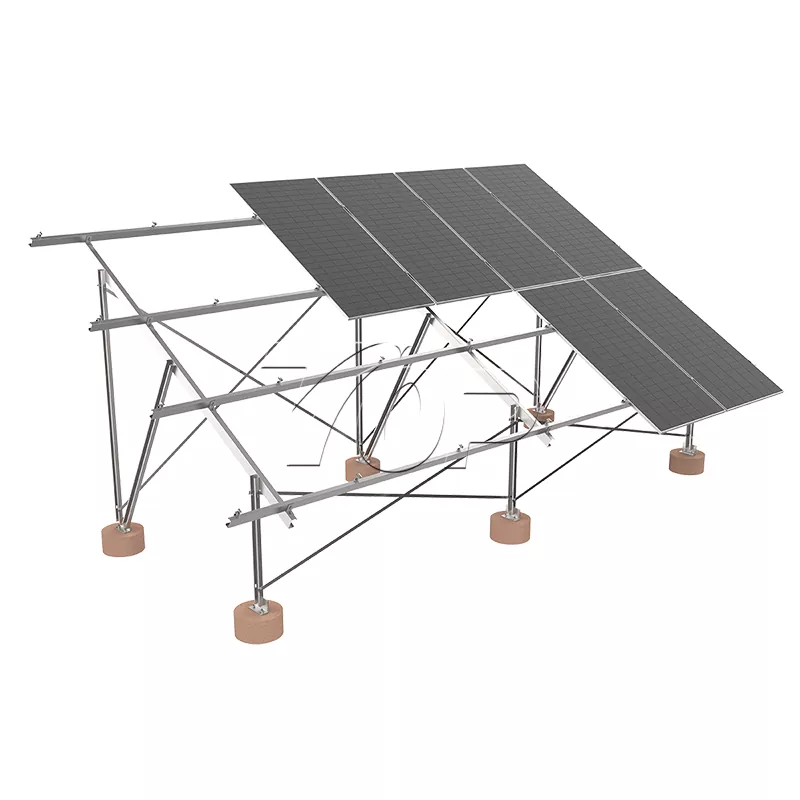

Solcellepanel jordmonteringsstativ

Top energi designet og produceret C-formet solcellepanelmonteringsstativ bruges hovedsageligt som det vigtigste strukturelle materiale. Har et forhold mellem høj styrke og vægt. Dette jordmonteringssystem kan reducere vægten af ​​hele understøttelsessystemet og samtidig sikre tilstrækkelig bæreevne. Dens lettere beslag er mere praktiske under transport og installation, samtidig med at de reducerer fastlejekravene i fundamentet.

Produktparametre

Højstyrkemateriale: Hot Dip Galvaniseret stål (HDG) eller anodiseret aluminium giver fremragende korrosionsbestandighed og strukturel styrke med en levetid på mere end 25 år.

Modulært design: Solpanel Ground Mount Rack understøtter hurtig samling og justering, kompatibel med en række solcellepanelstørrelser.

Vindmodstand: Gennem optimeret jordmontering af solstativ -strukturel design og foundation -fiksering kan det modstå vindhastighed over 60 m/s, velegnet til områder med højt vindtryk.

Fleksibel installationsvinkel: Understøtt fast vippevinkel (15 ° -60 °) eller sæsonbestemt vinkeljustering for at maksimere effektproduktionseffektiviteten.

Miljøbeskyttelse og lav vedligeholdelse: Intet behov for betonfundament, reducer byggeriets forurening, lave vedligeholdelsesomkostninger.

Installationstilstand

1 Forberedelse til installation

Stedskontrol: Kontroller jordens fladhed og jordtypen (ankerskruer eller betonfundamenter anbefales).

Liste over værktøjer: Elektrisk bore, skruenøgle, niveau, ankerskrue monteringsmaskine (valgfrit).

2 installationsprocedure

Foundation Fixation:

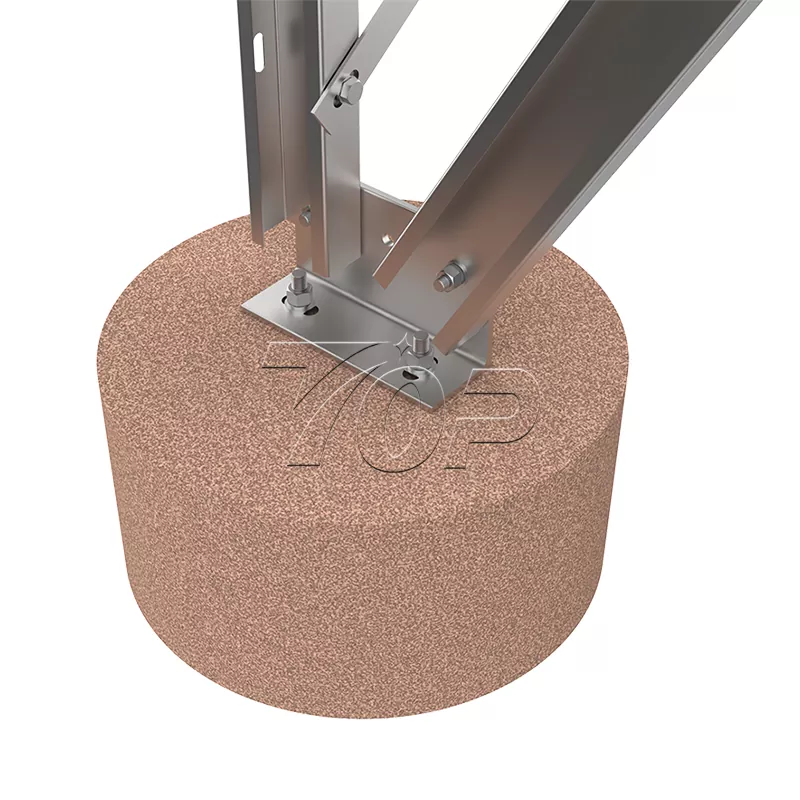

Hvis der anvendes betonbaser: hæld betonbrygger med en dybde på mindst 80 cm og indsæt understøttelsesbasisbolte.

Hvis du bruger ankerskruer (anbefales): Skru skruerne ned i jorden til designdybden (normalt 1,2-2 m).

Supportenhed:

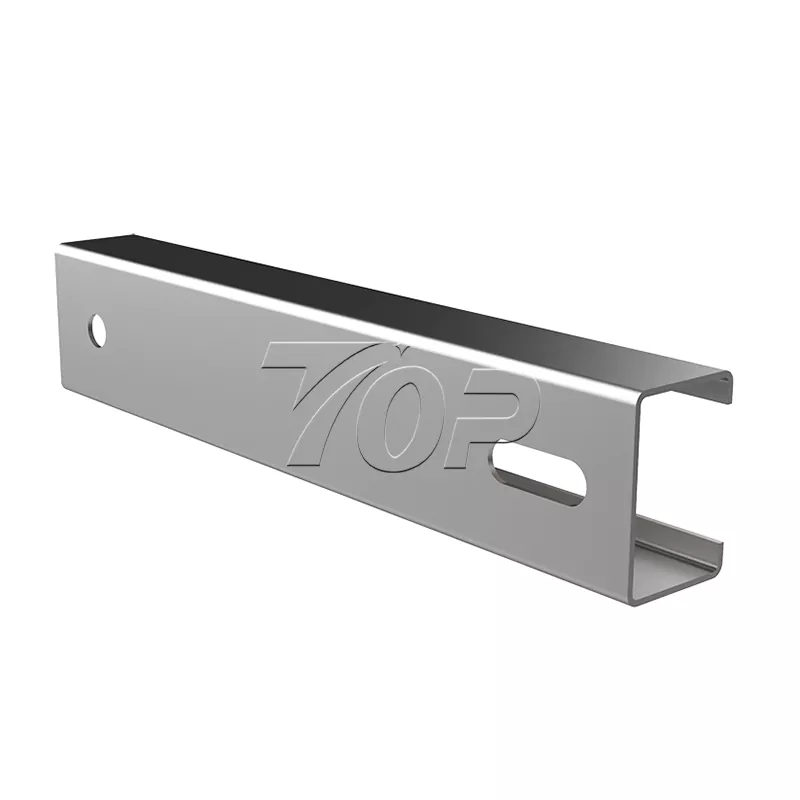

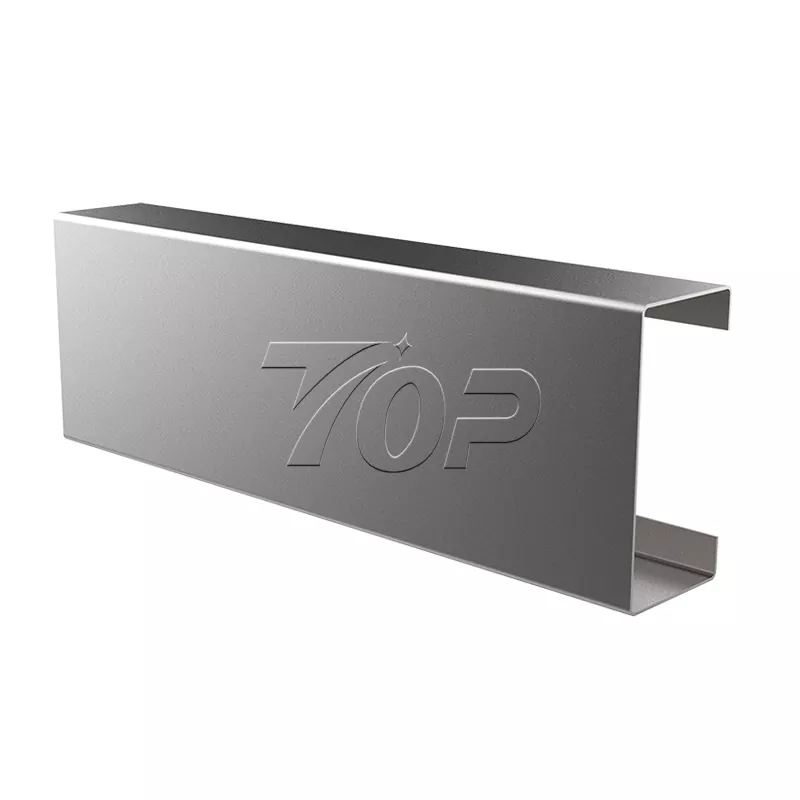

Fix C-formet stålkolonne lodret på fundamentet, og spænd den med bolte.

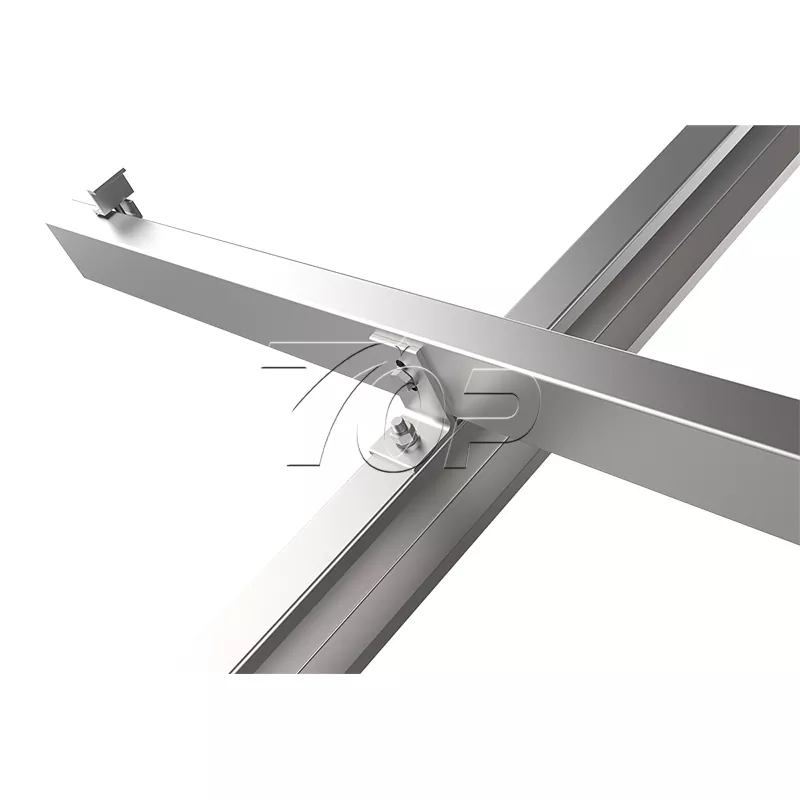

Installer tværgående supportbjælker og diagonale seler for at sikre, at solcellepanelets jordmonteringsstativ er niveau (kalibrer ved hjælp af et niveau).

Installer solcellepaneler:

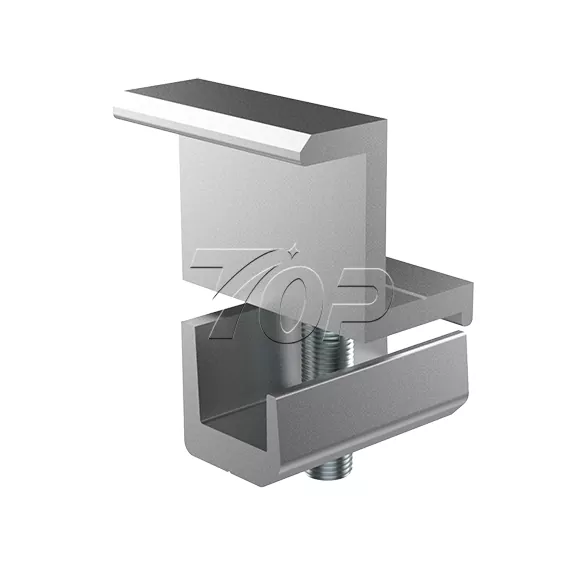

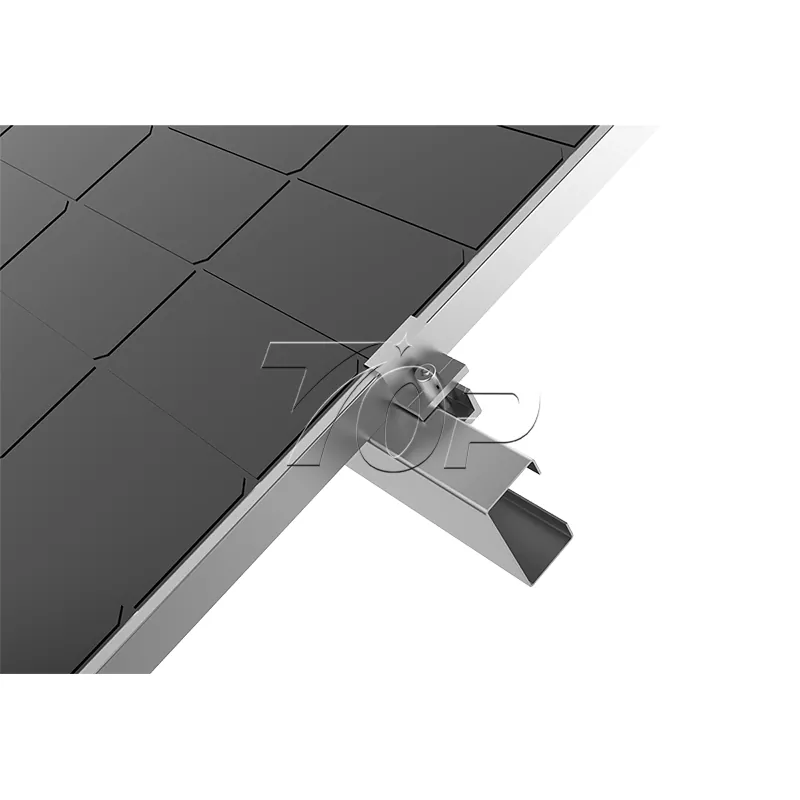

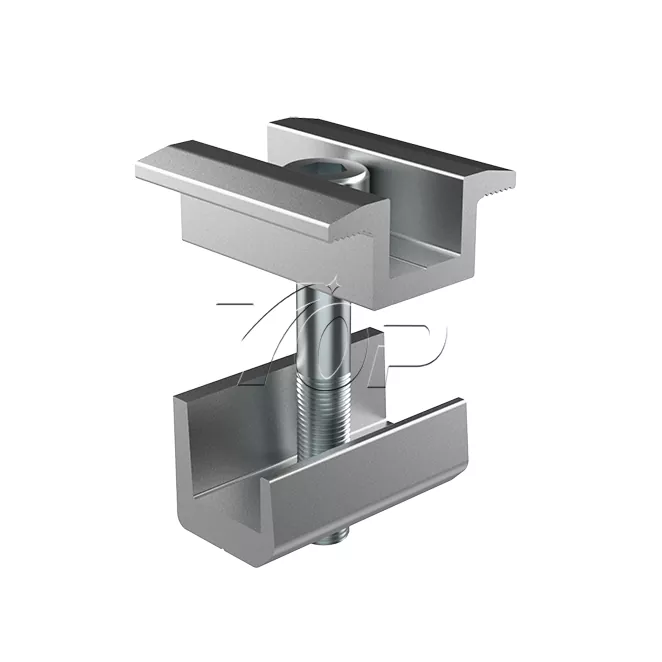

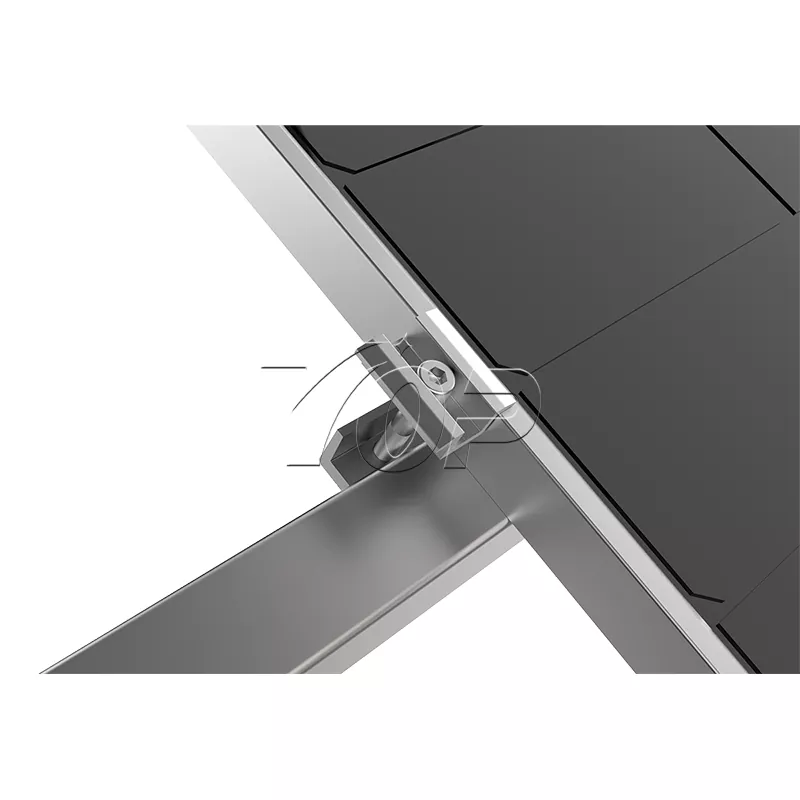

Solargrunden paneler anbringes på bjælken og fastgøres med aluminiumslegering klemmearmatur for at sikre ensartet afstand (anbefalet afstand ≥10 cm til varmeafledning).

Jordforbindelse og inspektion:

Tilslut jordkablet til understøttelsessystemet og testmodstand (≤5Ω).

Komplet inspektion af boltens tæthed og strukturel stabilitet.

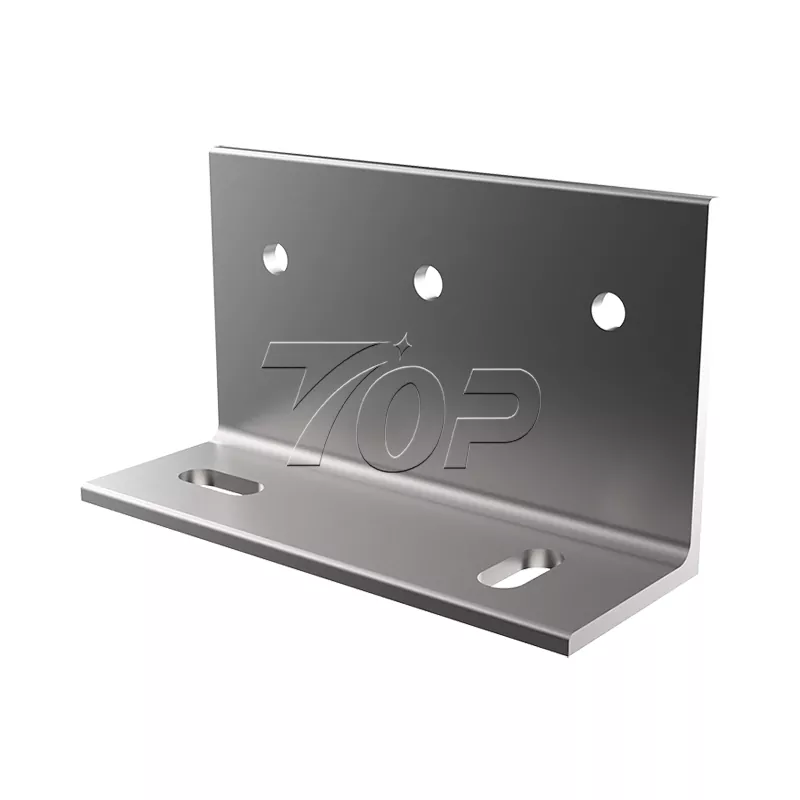

Produktudstilling
